风机箱的几种机构形式

       风机箱，又常被称作“风柜”、“柜式离心风机”。主要适用于压力要求较高，噪声要求较低，一般的轴流风机和斜流风机满足不了需求的场所。适合各类高层民用和工业建筑***道系统的加压、送风、排风及一般通风换气。在需要设置消防排烟系统的高层建筑中，作为防烟楼梯间和前室的正压送风机，可使火灾发生时楼梯间和前室保持必要的正压，以利于人员的安全疏散。通风换气和消防排烟两用风机箱用于平时通风换气火灾发生时，可排放280度高温烟气。

      风机箱的型号，常用的有HTFC、DFX、DBF、YTFX等几种表示方法，各个厂家根据自己的产品情况和执行标准的不同，也有其它不同的表示方法。HTFC是***常见的风机箱型号，可作消防排烟和通风换气两用。HTFC-A表示排烟风机箱，用HTFC-B表示通风风机箱。HTFC-A排烟风机箱，设计为电机外置的结构形式，9-18#的体积较小的风机箱，一般设计为电机上置，18-37#风机箱则设计为电机侧置？。DFX是通风用风机箱，9-18#采用外转子直连传动形式，18-37#采用皮带传动形式。

      YTFX系列则为亚太集团生产的风机箱型号，YTFX-W为排烟风机箱，设计为电机外置，YTFX为通风风机箱，设计为电机内置。DBF系列为低噪声变风量风机箱，为通风换气用风机箱。

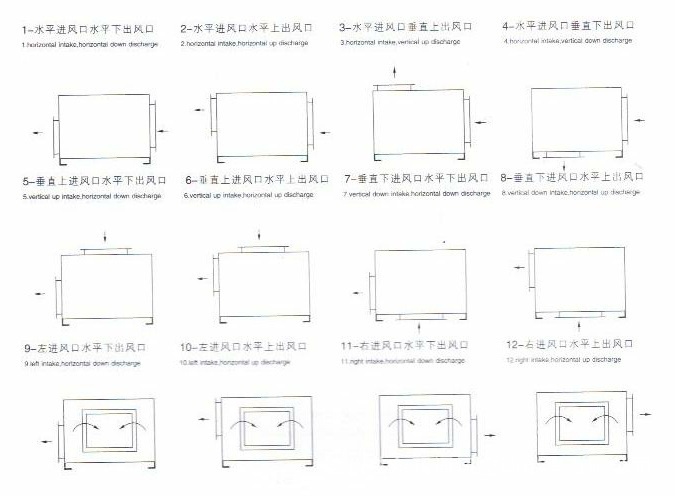

       选购风机箱除了确定风量、风压、电机功率、外形尺寸等基本参数外，还要根据使用环境和功能需要确定好：是排烟用，还是通风用？或者通风排烟兼用？此外，还要根据室内通风和排烟系统管道的设置情况，确定风机箱的进出风方向和角度，具体的来说，风机箱的进出风角度可分为：水平进风-水平出风；水平进风-90度垂直出风；90度垂直进风-水平出风（见图）。
